Description du produit

Crochet de levage : Le dispositif de retournement du cadre rotatif permet de fixer automatiquement le crochet à sa position finale. L'utilisateur gagne ainsi du temps et de la main-d'œuvre lors du démarrage et de la fin des opérations de la grue, réduit considérablement l'intensité du travail et simplifie l'utilisation.

Structure de la flèche : La flèche adopte une section hexagonale inférieure, ce qui améliore considérablement sa résistance à la flexion et sa capacité de charge. Le corps de la flèche intègre une technologie de commande télescopique multi-sections à câble monocylindre, fiable et efficace.

Stabilisateurs carrés de grande portée : Ces stabilisateurs offrent une grande portée et peuvent être utilisés dans divers environnements de travail pour améliorer la stabilité de la machine. Ils améliorent la capacité de support des stabilisateurs et réduisent le poids total du vérin.

Opération : Le plateau tournant est actionné par un siège en position haute, avec un fonctionnement à quatre voies et plusieurs modes de fonctionnement pour répondre aux besoins de différents clients.

Système hydraulique : Système hydraulique à confluence proportionnelle à double pompe, utilisant la technologie de contrôle d'auto-distribution du flux à action composée, la distribution du flux de liaison est plus raisonnable et les opérations composées sont plus efficaces.

Dispositif de sécurité : Dispositif de protection contre le surenroulement. Si le crochet est surenroulement en raison de la négligence de l'utilisateur ou de la méconnaissance du principe de fonctionnement du levage, le dispositif d'alarme de surenroulement déclenchera rapidement une alarme et rappellera à l'opérateur d'arrêter de rétracter le crochet pour éviter la sécurité des personnes et des biens causée par la rupture du câble métallique.

Paramètre

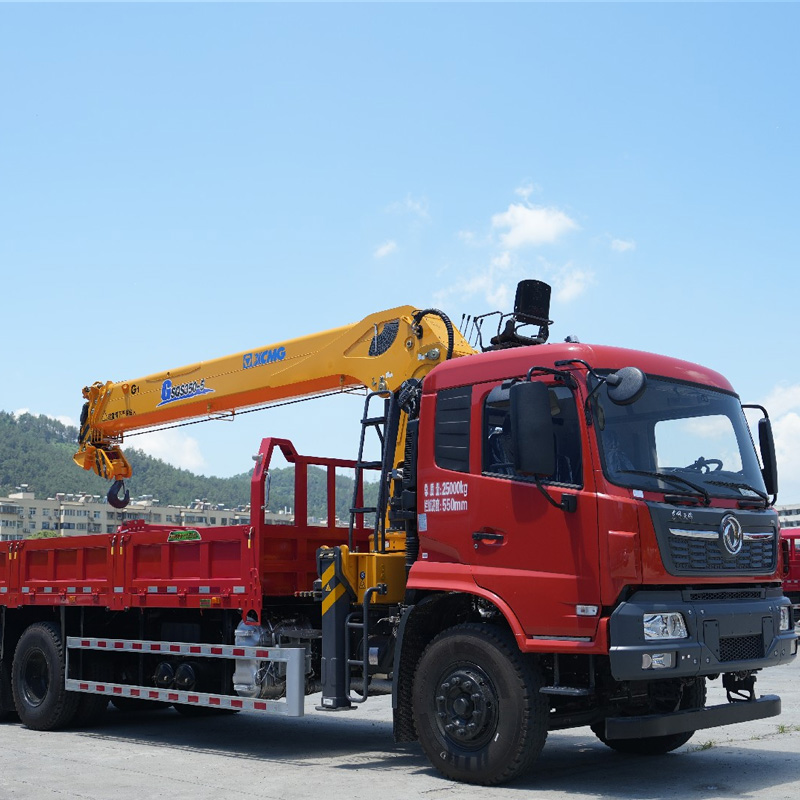

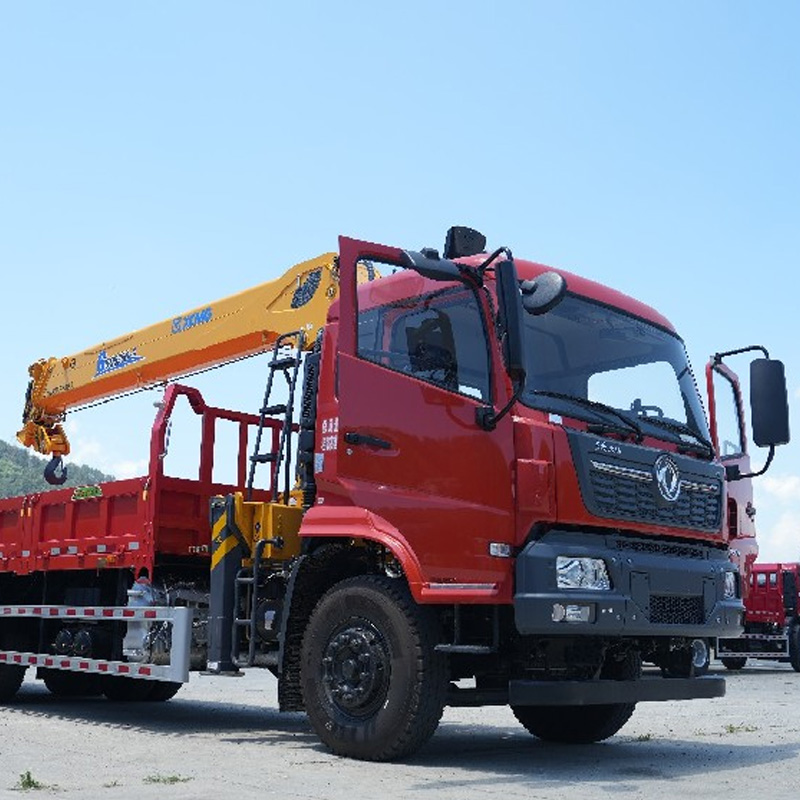

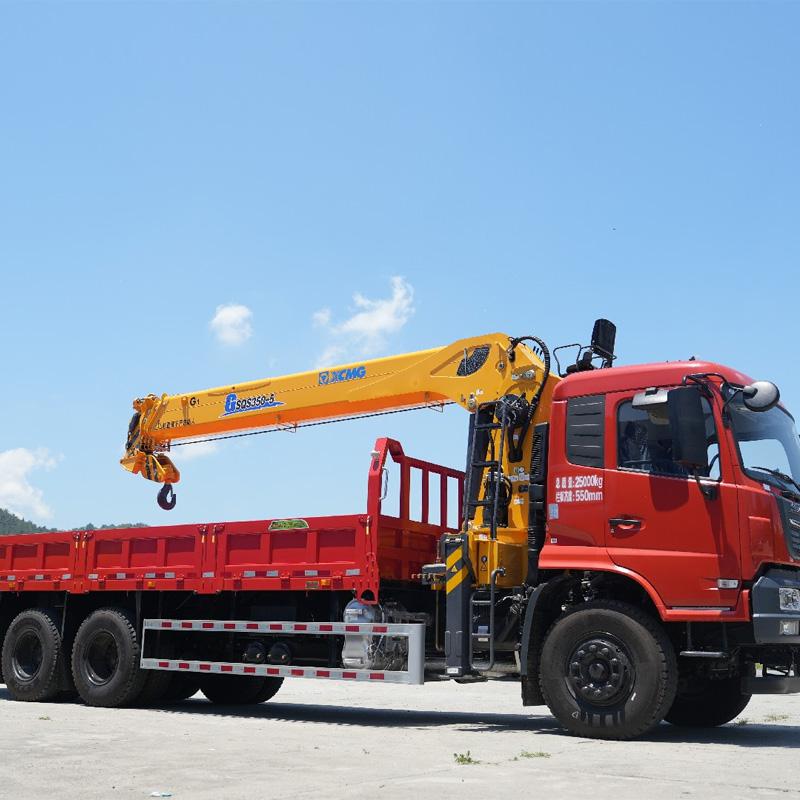

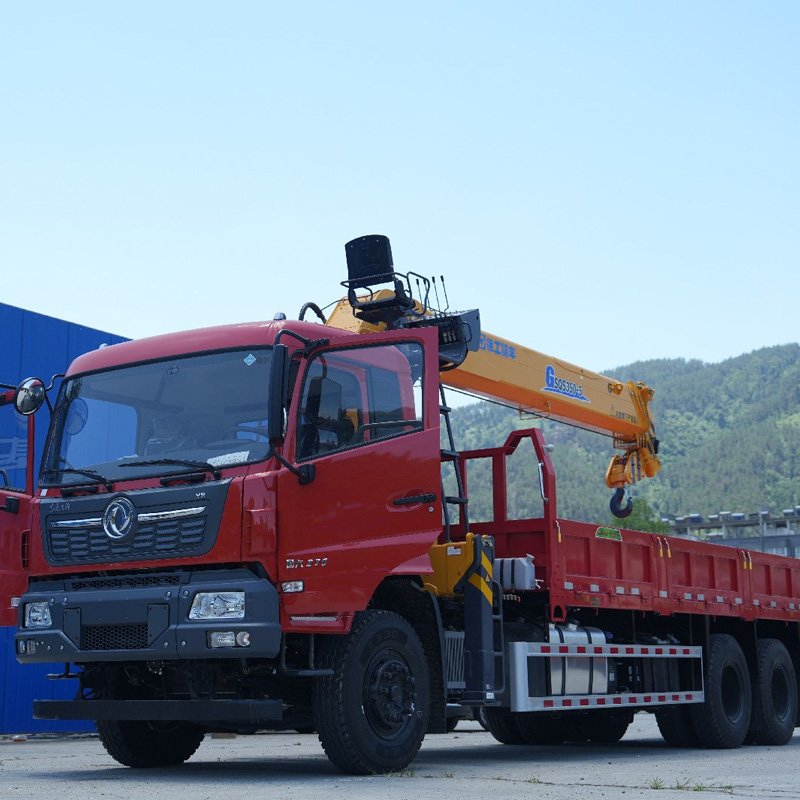

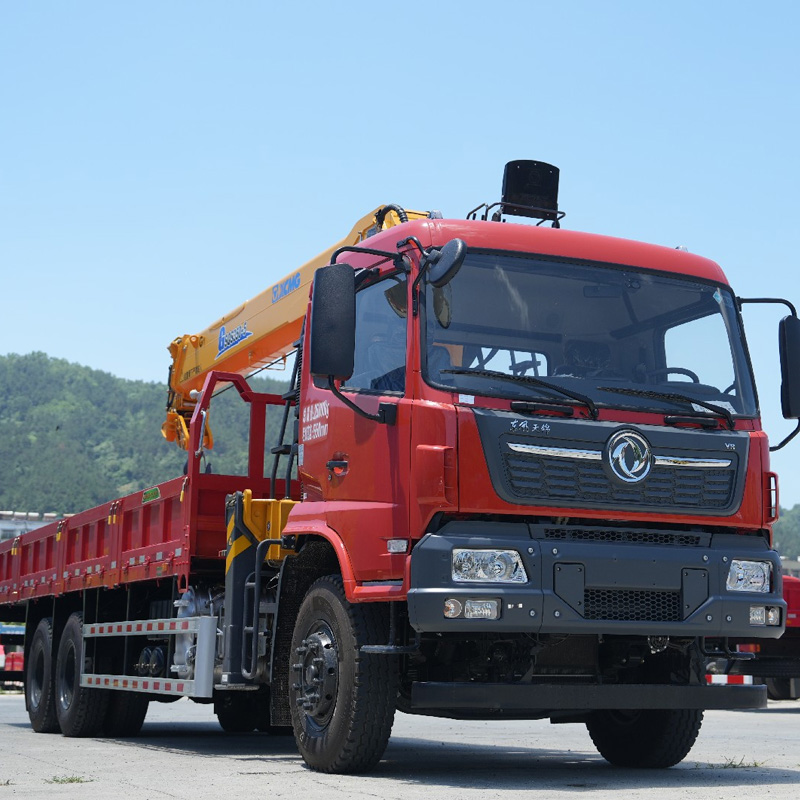

Dongfeng Tianjin Yuchai 270HP Nouveau camion-grue à cabine de châssis spécial

Modèle d'annonce de véhicule	DFH5250JSQBX3, ABL5250JSQB3, ABL5250JSQB3A, ABL5250JSQB3B
Moteur	YCS06270-60
Boîte de vitesse	Boîte de vitesses de roue Shaanxi 9JS119TA (avec synchroniseur)
Empattement	4350+1350, 4800+1350, 5700+1350mm
Essieu avant/arrière	6T/10Tx2, 6T/13Tx2
Cabine de conduite	D560 Cabine d'ingénierie de luxe à toit plat
Cadre	300 mm droit à travers trois couches avec plaque d'aile
Pneu	11.00R20 18PR
Ressort à lames	8/10
Nombre de passagers autorisés	3 personnes
Dimensions de tous azimuts	12000, 10310, 10900×2500, 2550×3750, 3850, 3950, 3980, 3990
Taille du conteneur	6600, 6700, 7100, 7200, 7300, 8000, 8100, 8200, 8300, 8400, 8500, ×2400, 2450×550, 600, 800
Poids à vide	15100, 15600, 15900, 16200, 16500, 16800, 17200, 18100, 18400, 18800
Other configurations	Avec prise de force, accélérateur à distance, climatiseur d'origine, siège airbag, enregistreur de conduite, clé de télécommande de verrouillage centralisé, volant multifonction, verrouillage quatre en un

Les caractéristiques de la grue sur camion SQS350G sont les suivantes :

Tableau des principaux paramètres techniques

Catégorie	Projet	Unité	Paramètre
Principaux paramètres de performance	Couple de levage maximal	kN•m	360
	Maximum lifting mass	kg	14000
	Portée de travail maximale	m	19.1
	Hauteur de levage maximale	m	21
	Longueur de la flèche	m	5.82~19.6
	Portée d'amplitude	°	0~75
	Angle de rotation	°	360
	Portée des stabilisateurs	m	2.45~7.56
	Vitesse de levage	m/min	≥ 17 (4 multiplicateurs/4e couche)
	Poids du produit	kg	5723
Paramètres du système hydraulique	Débit nominal du système	l/min	63+50
	Pression de service nominale	MPa	28
	Puissance recommandée	kw	54
	Température de l'environnement de travail	℃	-25℃ ~ +40℃
	Capacité du réservoir d'huile hydraulique	L	240

Présentation de la configuration

Configuration des principaux composants
Nom des composants	Présentation de la configuration
Crochet de levage	L'adoption d'un dispositif de retournement du cadre pivotant peut réaliser la fixation automatique du crochet dans la position finale.
Assemblage de flèche	Lasso monocylindre + bras télescopique (bras de base + bras télescopique à quatre sections)
Platine	Utilisé pour organiser le point de support inférieur et le dispositif de commande du mécanisme de levage, du mécanisme de pivotement, de la flèche et du relevage.
Stabilisateur	Pieds de boîte carrés de grande portée (2,45 m ~ 7,56 m)
Système de contrôle	Mode de contrôle du siège haut standard
Mécanisme rotatif	Rotation continue à 360°
Mécanisme de relevage	Vérin de relevage simple
Mécanisme de levage	Entraînement par moteur hydraulique
Système hydraulique	Vanne d'équilibrage, vanne multivoies, canalisation hydraulique, réalisant diverses actions de la grue
Autres	Échelle double face, radiateur, lampe de travail, protection anti-enroulement sans fil, démarrage et arrêt à distance.

Configuration facultative
Nom		Présentation de la configuration
Huile hydraulique	XA130 Huile hydraulique (basse température)	Répondre aux exigences en matière d'huile hydraulique des zones environnementales particulières
Mode opératoire	Télécommande sans fil	Commande proportionnelle électrohydraulique à distance
	Contrôle à quatre voies	Commande du siège des deux côtés de la base + commande des deux côtés du bas de la grue
	Contrôle du siège élevé	Manœuvre du siège à l'arrière de la flèche pour un champ de vision de manœuvre plus large
Treuil auxiliaire + crochet auxiliaire	Treuil auxiliaire + crochet auxiliaire	Faible tonnage et opération de levage à grande hauteur, vitesse de crochet rapide et efficacité de levage supérieure
Limiteur de force	Dispositif limiteur de couple	L'hôte limiteur de force surveille le couple en temps réel et limite l'action en cas de surcharge
Limiteur de force	Dispositif de déchargement anti-surenroulement	Alarme automatique et limite de mouvement lorsque le crochet est soulevé près de la position finale
