Exigences environnementales

Altitude (m) : ≤ 1 000

Norme carburant : 0# Diesel léger

Pression atmosphérique (kPa) : ≥ 89,9

Norme huile moteur : Grade CF/15W-40

Température d'admission (°C) : ≤ 40

PH de l'eau : 6,5 à 8

Humidité relative : ≤ 60 %

Niveau de moisissures en surface : ≤ GB/T2423.16/Niveau 2

Résistance aux tremblements de terre : accélération horizontale : 0,2 g, accélération verticale : 0,1 g

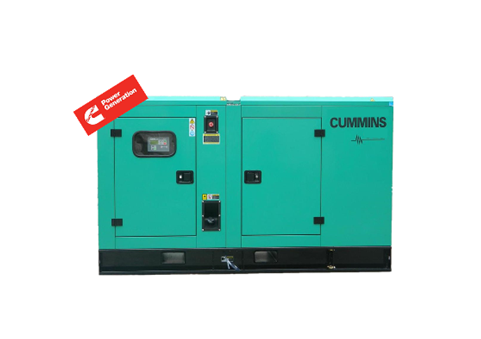

Paramètres du groupe électrogène

Modèle : Silencieux

Modèle : KC50GF

Puissance en veille (kW) : 50

Puissance nominale (kW) : 45

Dimensions (mm) : 2450 x 1100 x 1650

Poids (kg) : 1743

Vitesse (tr/min) : 1500

Consommation de carburant (g/kWh) : 216

Bruit (LP7m) (dB) : 70 à 85

Régulation de tension transitoire : ≤ -15 %/+20 %

Régulation de tension en régime permanent : ≤ ± 1 %

Temps de stabilisation de la tension : ≤ 3 s

Fluctabilité de la tension : ≤ 0,5 %

Distorsion de la forme d’onde de tension : ≤ 8 %

Taux de régulation de fréquence en régime permanent : ≤ 5 %

Taux de régulation de fréquence transitoire : ≤ -10 %/+12 %

Temps de stabilisation de fréquence : 3 s

Volatilité de fréquence : ≤ 1,5 %

Paramètres du moteur

Marque du moteur diesel : Cummins

Fabricant : (DCEC) Dongfeng Cummins Engine Co.,Ltd.

Modèle de moteur diesel : 4BTA3.9-G2

Puissance de secours (kW) : 55

Nombre de cylindres/disposition : 4 cylindres/en ligne

Taux de compression : 16,5:1

Diamètre du cylindre x course (mm) : 102 x 120

Cylindrée (L) : 3,9

Pression d’huile (kPa) : 345

Température de l’huile moteur (°C) : ≤ 121

Capacité d'huile (L) : 9

Volume de liquide de refroidissement (L) : 7,9 (moteur seul)

Système d'alimentation : Pompe en ligne NYC de type A

Méthode de refroidissement : Circuit fermé de refroidissement par eau

Mode de régulation de vitesse : Régulation électronique de vitesse

Méthode de démarrage : Démarrage électrique 24 V CC

Mode d'admission d'air : Suralimenté, refroidisseur intermédiaire

Type : Quatre temps

Taux de fluctuation à charge constante en régime permanent : ± 0,25 %

Écart de puissance : ≤ ± 5 %

Paramètres du générateur

Marque du générateur : Stamford

Fabricant : Cummins Generator Technology (China) Co., Ltd.

Modèle du générateur : UCI224E S1L2-R1

Capacité : 60 kVA 55 kVA

Tension : 400 V/230 V

Type : Sans balais, palier unique, champ magnétique rotatif

Système d’excitation : auto-excitation, régulation automatique de la tension

Structure du bobinage : pas 2/3

Nombre de phases : triphasé, quatre fils

Classe d'isolation : H

Facteur de puissance : COSφ = 0,8 en retard

Facteur d'interférence téléphonique : TIF : < 50

Câblage : Connexion en Y

Coefficient d'harmonique téléphonique : THF : < 2 %

Indice de protection : IP23

Interférences radio : Conforme aux normes BS800 et VDE G, N

Conforme aux normes : GB755, BS5000 Partie 3, VDE0530, NEMA MG1-22, IEC-34, GSA C22-100, AS1359

Configuration standard

Pièce moteur : moteur, filtre à gasoil, filtre à air, filtre à huile, chargeur, démarreur.

Pièce générateur : générateur, interrupteur d'air.

Système de commande : contrôleur à écran LCD numérique, régulateur de vitesse électronique.

Autres pièces : radiateur de réservoir d'eau, base en acier, coussinet anti-vibrations.

Accessoires : silencieux, batterie, câble de batterie, huile moteur et coussinets anti-vibrations.

Normes de mise en œuvre

Norme militaire GJB 5785-2006

Norme nationale GB/T 2820-2002

Norme de communication YD/T 502-2007

Norme industrielle JB/T 10303-2001

Certification de qualification en matière de protection de l'environnement : Bruit et vibrations Classe A/Gaz d'échappement Classe A

Certification qualité Taier YD/T502-2007*
