Exigences environnementales

Altitude (m) : ≤ 1 000

Norme de carburant : Diesel léger

Pression atmosphérique (kPa) : ≥ 89,9

Norme d’huile : Classe CF / 15 W-40

Température d’admission (*C) : ≤ 40

Valeur du pH de l'eau : 6,5 ~ 8

Humidité relative : ≤ 60 %

Classification des moisissures de surface : ≤ GB / T2423.16 / Niveau 2

Résistance sismique : accélération horizontale : 0,2 g, accélération verticale : 0,1 g

Paramètres du générateur

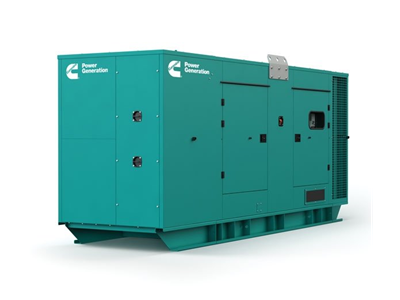

Modèle : silencieux

Modèle : KC 400GF

Puissance en veille (kW) : 400

Puissance nominale (kW) : 360

Dimensions (mm) : 4200 x 1600 x 2100

Poids (kg) : 5800

Vitesse (tr/min) : 1500

Consommation de carburant (g/kWh) : 205

Bruit (dB) : 70 à 85

Taux d'ajustement de la tension transitoire : ≤ -15 % / + 20 %

Taux d'ajustement de la tension en régime permanent s ± 1 %

Temps de stabilité de la tension : ≤ 3 s

Fluctabilité de la tension : ≤ 0,5 %

Distorsion de la forme d'onde de la tension : ≤ 8 %

Taux d'ajustement de la fréquence en régime permanent : ≤ 5 %

Taux d'ajustement de la fréquence transitoire : ≤ -10 % / +12 %

Temps de stabilité de la fréquence : 3 s

Volatilité de la fréquence : ≤ 1,5 %

Paramètres du moteur

Marque du moteur diesel : Cummins / Cummins

Fabricant : (DCEC) Dongfeng Cummins Engine Co., Ltd

Modèle de moteur diesel : QSZ13-G2

Puissance maximale (kW) : 440

Puissance de sortie (kW) : 400

Nombre de cylindres / disposition : 6 cylindres / en ligne

Taux de compression : 17,0:1

Diamètre du cylindre * course (mm) : 130 * 1,63

Cylindrée (l) : 13

Pression d’huile (psi) : 50 - 70

Température d’huile (°C) : ≤ 121

Capacité d'huile (L) : 36,7

Capacité d'eau froide (L) : 45,42

Système d'alimentation : Commande électronique ECM / Rampe commune haute pression

Méthode de refroidissement : Cycle fermé refroidi par eau

Mode de régulation de vitesse : Régulateur de vitesse électrique

Mode de démarrage : Démarrage électrique 24 V CC

Mode d'entrée : Pression augmentée, eau et air froids

Type : 4 temps, 60 °C

Voltabilité à charge constante en régime permanent : ± 0,25 %

Déviation du rameur : ≤ ± 5 %

Paramètres du générateur

Marque du générateur : Stamford / Stanford

Fabricant : Cummins Generator Technology (China) Limited

Modèle du générateur : S4L1D-G41 HCI444F

Capacité : 450 kVA

Tension : 400 V / 230 V

Forme : sans balais, palier unique, champ magnétique rotatif

Système d’excitation : auto-excitation, régulation automatique de la tension

Structure d’enroulement : pas 2/3

Nombre de phases : triphasé et quatre phases

Classe d'isolation : H

Facteur de puissance : COSQ = 0,8

Hystérésis

Coefficient d'interférence téléphonique : TIF : < 50

Connexion : Connexion en Y

Facteur d'harmoniques téléphoniques : THF : < 2 %

Indice de protection : 1P23

Interférences radio : Conforme aux normes BS800 et VDE, niveaux G et N

Conforme aux normes : GB755, BS5000, Section trois, VDE0530.

NEMA MG1-22, IEC-34. GSA C22-100. AS1359

Configuration standard

Pièce moteur : moteur, filtre à gasoil, filtre à air, filtre à huile, chargeur, démarreur.

Pièce générateur : générateur, interrupteur d'air.

Système de commande : écran LCD, régulateur de vitesse électronique.

Autres pièces : radiateur de réservoir d'eau, base en acier, amortisseur.

Accessoires : silencieux, batterie, câble de batterie, huile, amortisseur.

Normes de mise en œuvre

Norme militaire GJB : 5785-2006

Norme nationale GB/T 2820 - 2002

Norme de communication YD/T 502-2007

Norme industrielle JB/T 10303-2001

Qualification environnementale Bruit et vibrations Classe A / Gaz d'échappement Classe A

Certification qualité des pneus YD/T502-2007
